水聲實驗技術研究室
一、研究室簡介
水聲實驗技術研究室主要從事水聲物理實驗與實驗設備研制等方面的工作。在黃渤海、南海、西太平洋及印度洋等海域，多次參加水聲物理調查實驗及國家重大專項實驗，均發揮了重要作用，積累了豐富的海試經驗，形成了較為成熟的海試工程技術。
針對海上實驗的實際需求，不斷研發新型試驗裝備及海試專用設備，先后研發并投入使用淺海輕型纜埋設犁、無滑環信號纜絞車、升降系統用小型水下絞車、凱夫拉繩收放絞車、拖曳式聲源、玻璃微珠浮體、多型聲學收發潛標、無線通訊浮標、深水球形耐壓艙、矢量水聽器平衡減震系統、北斗定位信標機、電動遙控脫鉤器等試驗設備10余部（套）。
先后獲得發明專利3項，實用新型專利2項。獲中國科學院杰出科技成就獎2人次；中國科學院技術能手獎1人次，各類科技進步獎4人次。
二、主要研制設備

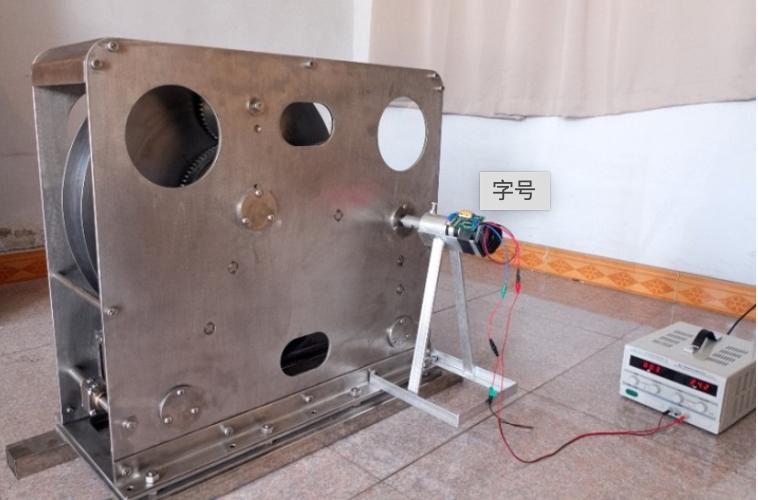

1、無滑環信號纜絞車
該機構與主被動絞車的對接，可實現傳輸纜（實驗室端）與探測纜的無滑環對接，進行實時監測，解決了光纖纜無斷點傳輸問題。

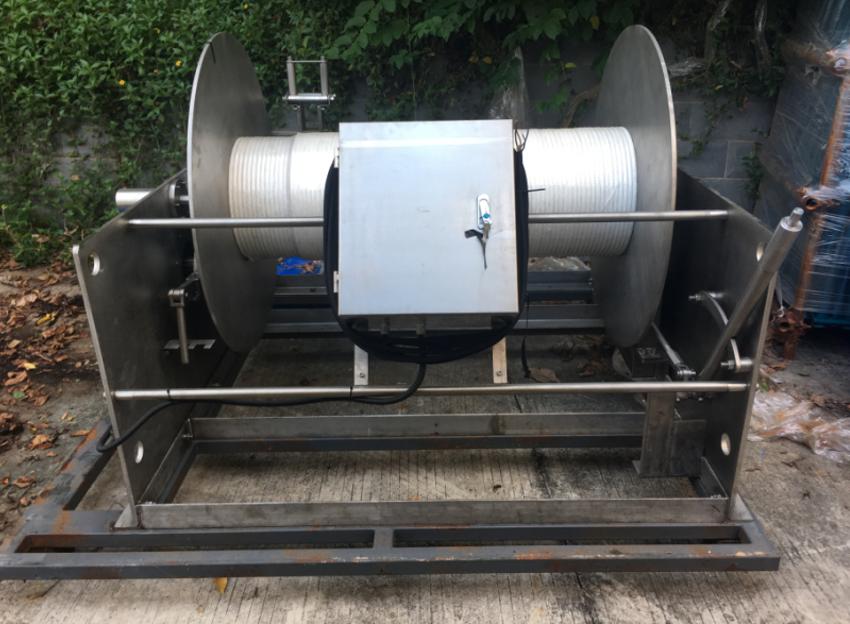

2、凱夫拉繩收放絞車
設計要求與技術規范：
該絞車主要用于潛標錨系中凱夫拉繩的收放，容纜長度不小于4000m；用變頻器實現轉速可調，最大轉速15轉/分；絞盤外圈切向受力不小于1000Kg。

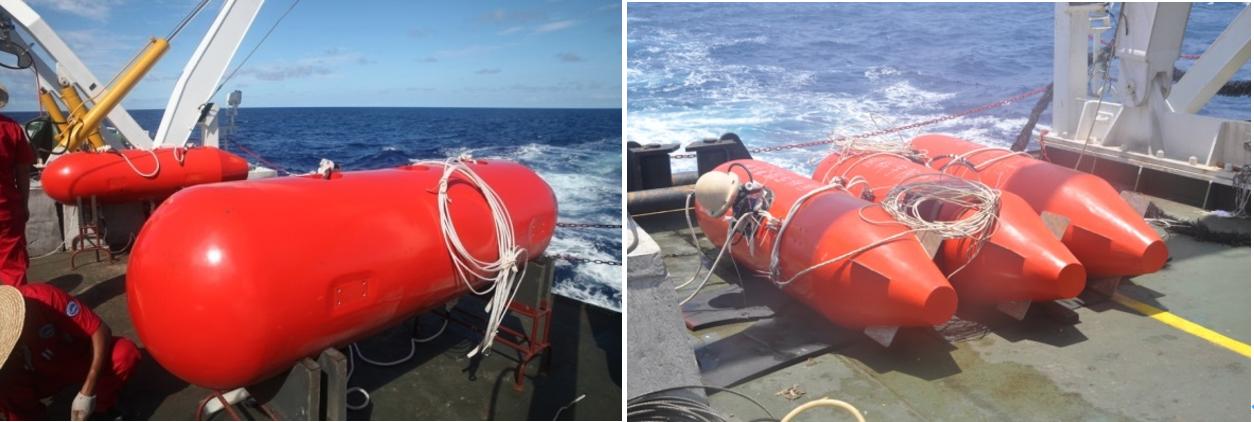

3、玻璃微珠浮體
設計要求與技術規范：
浮體的凈浮力約為200Kg，密度≤0.5g/cm3；耐壓深度不小于1000米；
滲水率≤0.3%；浮體外表面包覆玻璃鋼，并涂敷橘紅色膠衣。

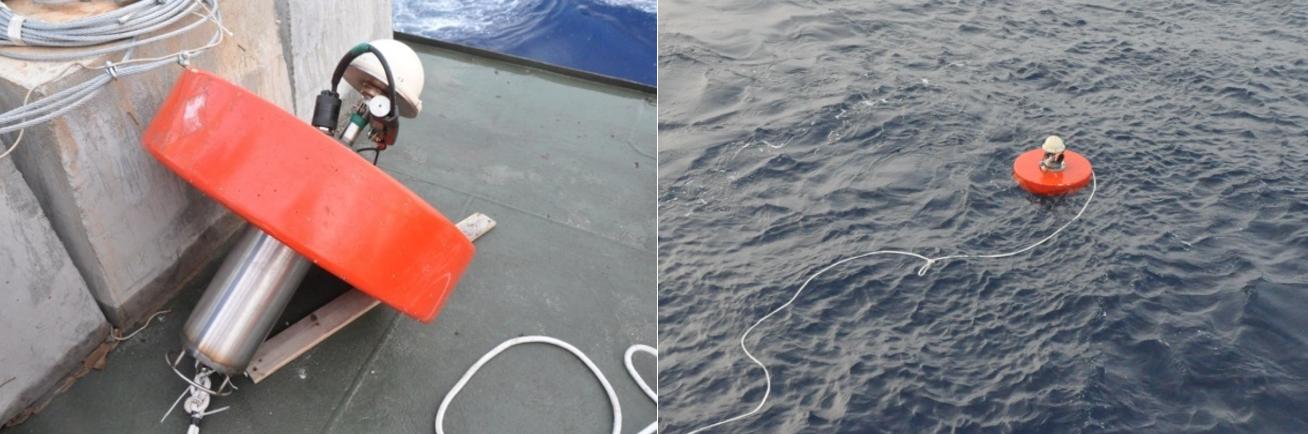

4、北斗定位信標機
設計要求與技術規范：
天線耐壓倉選用鈦合金材料，耐壓水深500米；避免遮擋北斗天線接收信號，天線外部耐壓殼選用尼龍材料；端蓋上有北斗衛星通信接口一個，6瓣的Seacon公司水密穿倉件一個；倉內有4塊鋰離子電池（雷天公司產品，型號TS-LFP60AHA），一個小型電子機箱。

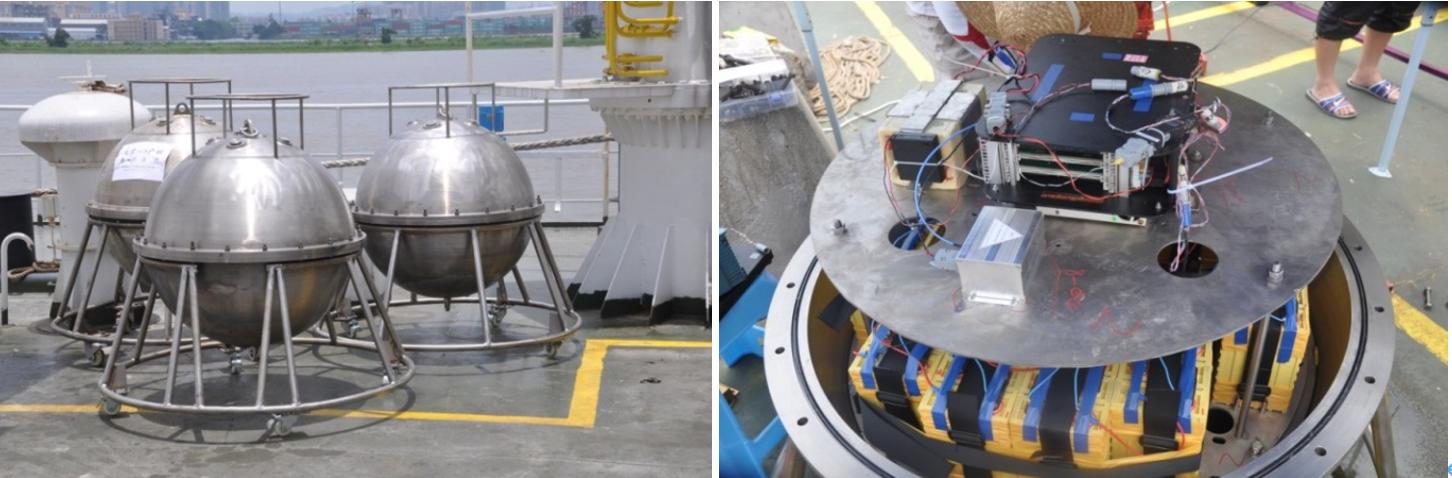

5、深水球形耐壓艙
設計要求與技術規范：
深水球形潛標耐壓倉可長期工作于深度1500m的海水中，材質為TA2；
倉內分三層：上層為電子機箱，中層為電池，下層為功放；功放尺寸：直徑316mm，高度160mm；電池：44節40Ah的電池串聯給功放供電；14節60Ah的電池給電子系統供電。

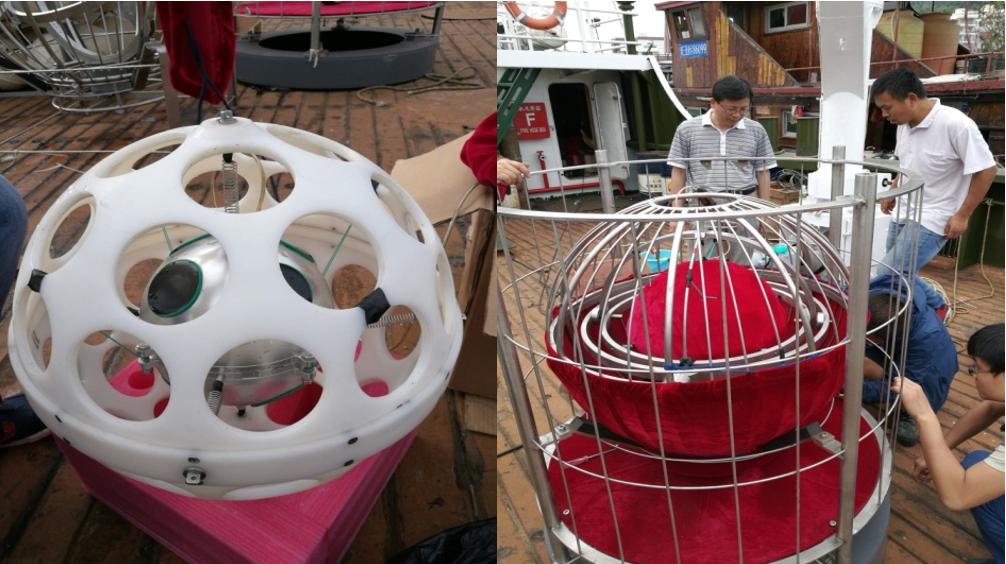

6、矢量水聽器平衡減震系統
設計要求與技術規范：
該減震系統的指標是共振頻率不超過10Hz；可減少框架結構及水流對系統的振動影響。
“矢量水聽器平衡減震系統”主要包括：內膽部分、陀螺平衡部分、懸臂安裝架三部分。內膽外殼選密度接近1g/cm3的材質，內徑尺寸為400mm，球面開若干直徑2cm的透水孔，且保證內膽外殼上三對旋轉軸的同軸度。陀螺平衡部分采用懸臂結構，材質為厚14mm寬30mm的316不銹鋼板，Z軸懸臂的底部配5kg重鉛塊。

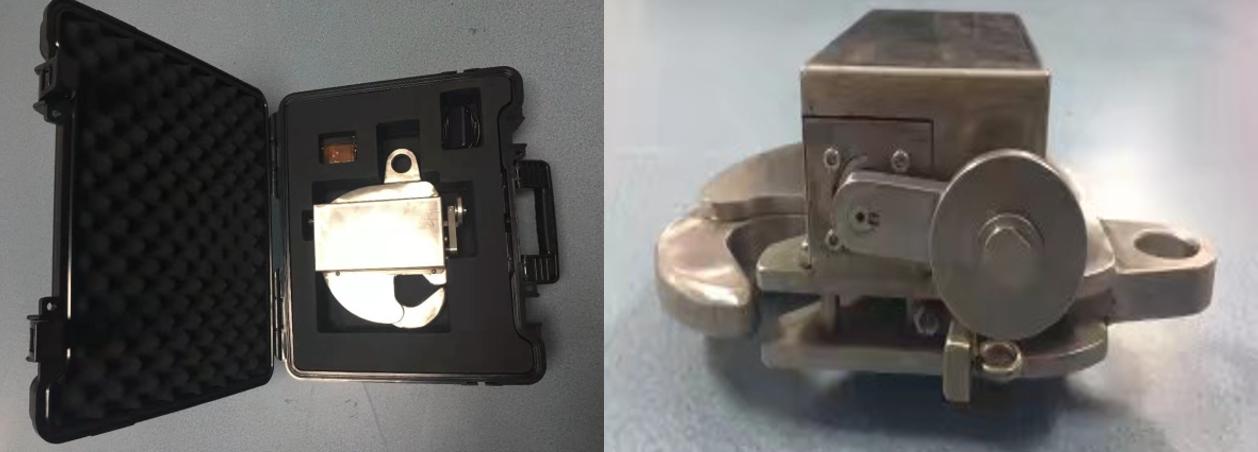

7、電動遙控脫鉤器
設計要求與技術規范：
以前海試中使用的脫鉤器是手動拉拽式，在海上使用時安全性不高，因此對其進行了改進。利用24V直流電機帶動撥關旋轉，實現開啟脫鉤的功能。此外還增加了無線遙控接收模塊，方便在船上的遠程操控。

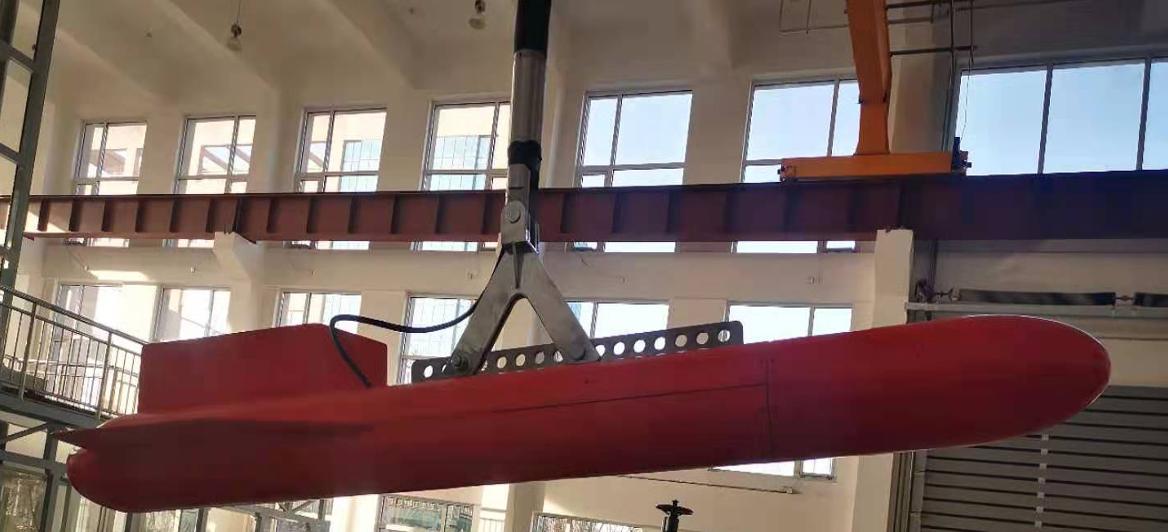

8、拖曳式聲源
設計要求與技術規范：
拖曳式水聲信號收發平臺主體直徑260mm，長度約2940mm，空氣中重量約200kg，水中重量約100kg。
該平臺由發射換能器、功放、水聽器接收陣列、發射電子倉、接收電子倉、導流罩、尾翼和側翼組成。主要用于實現水聲信號的發射與接收。
