水聲換能器與測試技術研究室? ? ? ??
一、研究室簡介：
水聲換能器與測試技術研究室主要從事聲學換能器、聲學計量及聲學材料方面的研究，具備從低頻到中高頻不同頻段換能器（陣）的設計研發能力，可研制各種壓電材料換能器、磁致伸縮材料換能器及新材料換能器，相關產品廣泛應用于水聲物理、水下探測、超聲等領域。
研究室擁有省內最大的消聲水池（20m×12m×8m），采用圓錐型環保尖劈板排列在水池六個面上，以達到消除反射聲模擬無限大海洋環境的效果。對于3kHz-200kHz頻率其回聲干涉量小于1dB，吸聲系數≥96％，可用于相關水聲試驗。消聲水池配備有測試行車、測試間、數據采集系統等相關設備，便于開展相關水聲實驗。

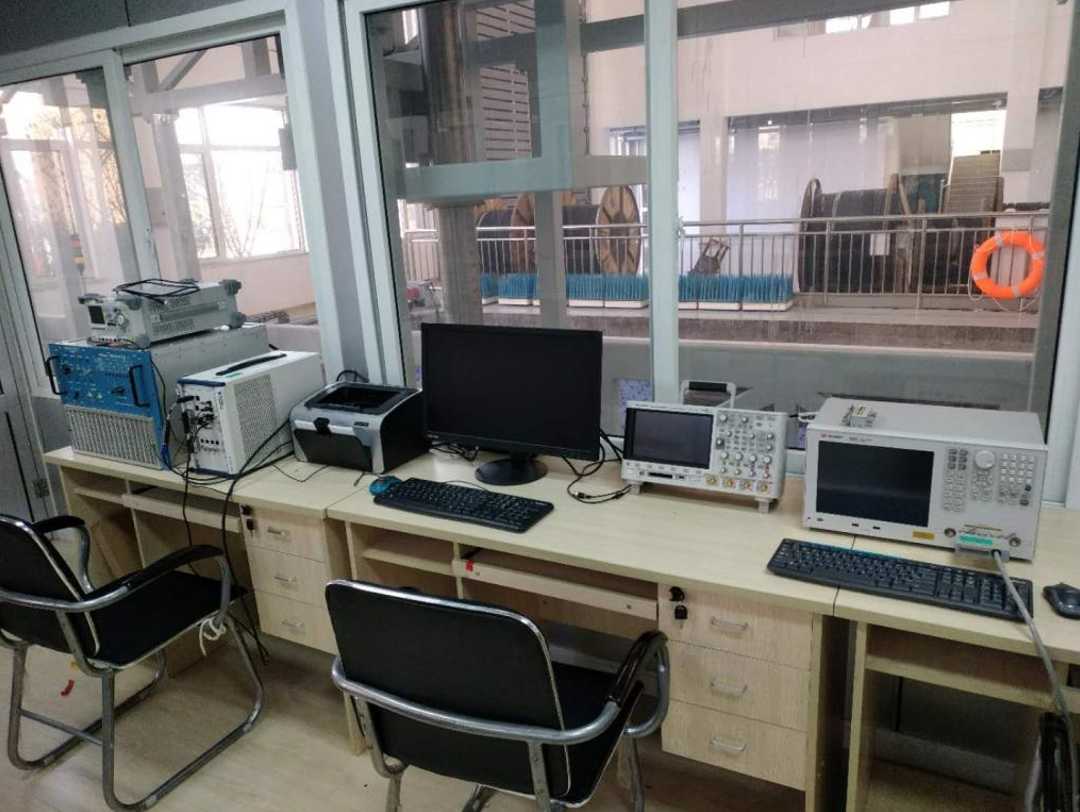

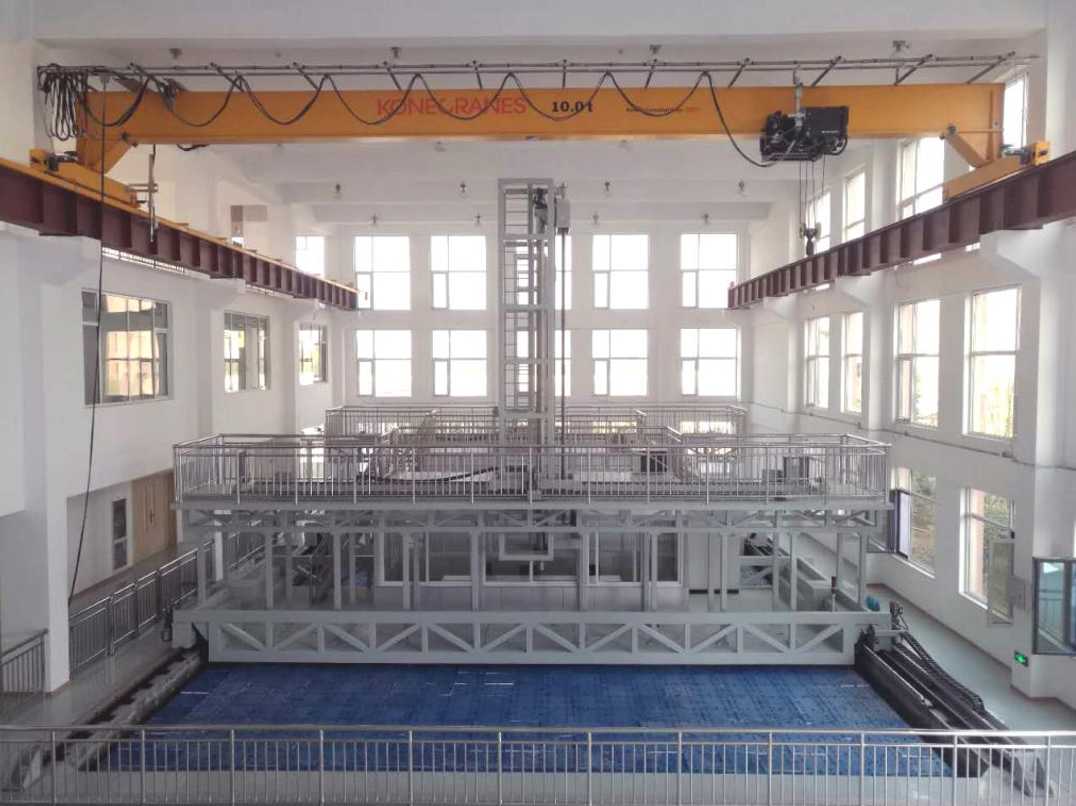

消聲水池及測試行車
測試行車內部
二、主要研究領域
（1）低頻大功率發射換能器；
（2）深水換能器；
（3）換能器基陣；
（4）水聽器及矢量水聽器；
（5）水聲計量測試技術。
三、主要產品
|
水聽器 |

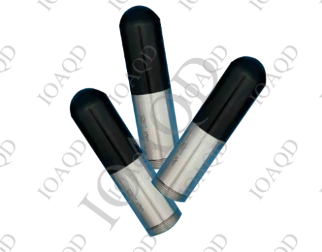

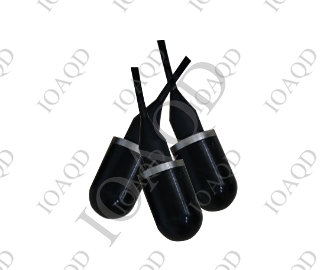

AAQ型 圓管水聽器 |
工作類型：接收換能器 工作頻帶：20Hz~15kHz 接收靈敏度：-200dB±3dB re 1V/μPa 結構尺寸：Φ27mm×110mm 工作水深：1000m 接收指向性：水平全向 相位一致性：±4°（1kHz） |
|
|

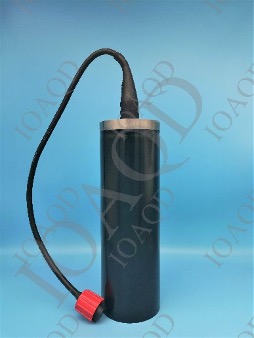

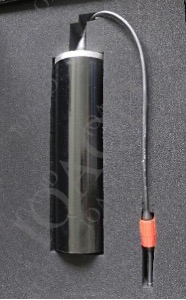

SCA2型 圓管水聽器 |
工作類型：接收換能器 工作頻帶：20Hz~25kHz 接收靈敏度：-170dB±3dB re 1V/μPa 結構尺寸：Φ38mm×145mm 工作水深：500m 接收指向性：水平全向 前置放大器：單端放大 供電電壓：6-12VDC 增益：20dB（支持定制） |
|
|
|

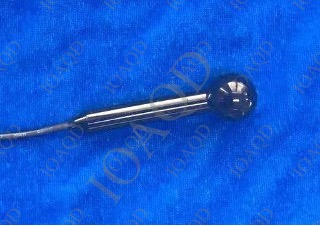

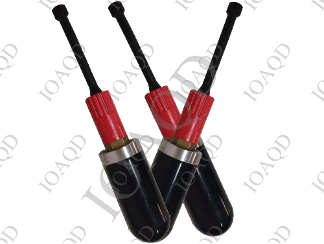

SPH20型 球形水聽器 |
工作類型：接收換能器 工作頻帶：20Hz~70kHz 接收靈敏度：-206dB re 1V/μPa （無前放） 結構尺寸：Φ20mm×130mm （有前放倉） 工作水深：300m |
|
|
|

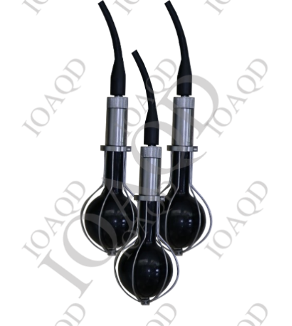

SPH30型 球形水聽器 |
工作類型：接收換能器 工作頻帶：20Hz~50kHz 接收靈敏度：-180dB re 1V/μPa （前放20dB增益，6~12V ? ? ? ? ? ? ? ? 直流供電） 結構尺寸：Φ40mm×120mm 工作水深：300m |
|
|
|
深海水聽器 |

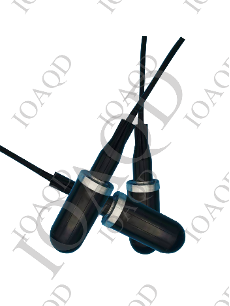

SCY15型 水聽器 |
工作類型：接收換能器 工作頻帶：20Hz~50kHz 接收靈敏度：-210dB re 1V/μPa 結構尺寸：Φ25mm×120mm 工作水深：5000m |
|
|
SCA-60M型 水聽器 |
工作類型：接收換能器 工作頻帶：20Hz~40kHz 接收靈敏度：-173dB±3dB re 1V/μPa 結構尺寸：Φ35mm×90mm 工作水深：6000m 接收指向性：水平全向 前置放大器：單端放大 供電電壓：6~12VDC 增益：24dB |
|
|
|
SCA-100M型 水聽器 |
工作類型：接收換能器 工作頻帶：20Hz~13kHz 接收靈敏度：-205dB±3dB re 1V/μPa 結構尺寸：Φ46mm×100mm 工作水深：11000m 接收指向性：水平全向 |
|
|
|
矢量水聽器 |
VS22型 矢量水聽器 |
工作類型：二維速度矢量水聽器 工作頻帶：50Hz~1kHz 接收靈敏度：-208dB re 1V/μPa 結構尺寸：Φ90mm×140mm 工作水深：300m 凹點深度：30dB |
|
|
VS32型矢量水聽器 |
工作類型：三維速度矢量水聽器 工作頻帶：50Hz~1kHz 接收靈敏度：-184dB re 1V/μPa 結構尺寸：Φ200mm 工作水深：2000m |
|
|
|
低頻大功率換能器 |

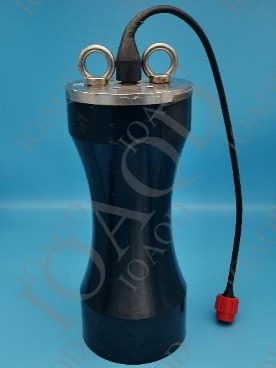

WZP3S-800型大功率 彎張換能器 |
工作類型：發射換能器 諧振頻率：800Hz （支持300~3000Hz ?定制） 工作頻帶：0.5kHz~2kHz 發射電壓響應max：134dB re 1μPa/V@1m 聲源級max：194dB re 1μPa/V@1m 結構尺寸：Φ165mm×370mm 工作水深：200m 波束:諧振點全向 重量:空氣中24kg |
|
|
WZP3-1型 大功率換能器 |
工作類型：發射換能器 工作頻帶：0.8kHz~5kHz 發射電壓響應：141.2dB @1.4kHz 147.5dB @3.2kHz 聲源級max：200dB re 1μPa/V@1m 結構尺寸：Φ130mm×430mm 工作水深：200m 波束:諧振點全向 重量:空氣中21kg |
|
|
|
WZP3-2型 大功率換能器 |
工作類型：發射換能器 工作頻帶：1kHz~10kHz 發射電壓響應max：144dB ? re1μPa/V@1m 聲源級max：200dB re 1μPa/V@1m 結構尺寸：Φ105mm×310mm 工作水深：200m 波束：諧振點全向 重量：空氣中7.5kg |
|
|
|
復合棒換能器 |
KZX型換能器 |
工作類型：縱向發射換能器 工作頻帶：10kHz~30kHz 發射電壓響應：不小于135dBre ? ? ? ? ? ? ? 1μPa/V@1m 起伏小于10dB 聲源級：201dB re1μPa/V@1m ? （25kHz） 結構尺寸：Φ67mm×168mm 支持定制） 工作水深：2000m |
|
|

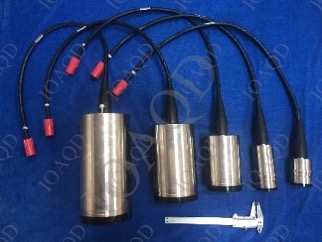

ZX型換能器 |
工作類型：縱向發射換能器 工作頻帶：1kHz~80kHz 發射電壓響應： 主頻發射響應:不小于140dBre1μPa/V@1m 聲源級：不小于190dBre1μPa/V@1m 結構尺寸：Φ115mm×227mm? ? ? ? ? ? ? ? ? Φ100mm×164mm Φ79mm×122mm?? Φ49mm×104mm Φ49mm×60mm （支持定制） |
|
|
|
ZDQ型換能器 |
工作類型：振動激勵源 工作頻帶：1kHz~10kHz （支持定制） 結構尺寸：Φ64mm×109mm Φ64mm×89mm （支持定制） |
|
|
|
圓環換能器 |
XP-A型 鑲拼圓環 發射換能器 |
工作類型：發射換能器 諧振頻率：15kHz 發射電壓響應:大于140dBre ? ? ? ? 1μPa/V@1m 結構尺寸：Φ76×60mm 工作水深：100m 波束寬度：水平全向，垂直開角30° |
|
|

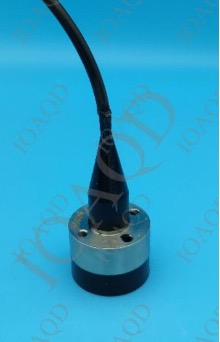

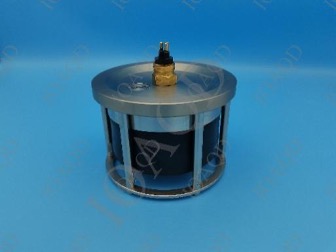

CYP10KD型 深海通信 圓環換能器 |
工作類型：收發合置換能器 工作頻帶：4kHz~15kHz 發射電壓響應：137±5dB re 1μPa/V@1m 接收靈敏度：-175dB re 1V/μPa 結構尺寸：Φ100mm×65mm 工作水深：大于1000m 波束：半空間 重量：空氣中3.6kg |
|
|
|

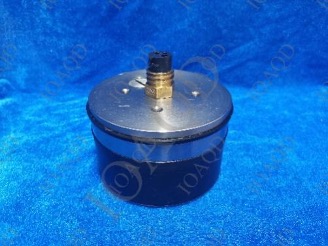

CYP14KD型 深海通信 圓環換能器 |
工作類型：收發合置換能器 工作頻帶：7kHz~20kHz 發射電壓響應：133±3dB re 1μPa/V@1m 接收靈敏度：-180dB re 1V/μPa 結構尺寸：Φ122mm×85mm 工作水深：大于1000m 波束:半空間 |
|
|
|

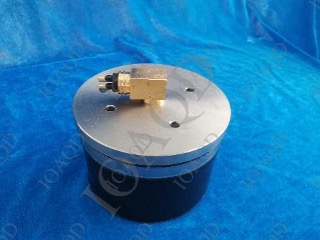

CYP14KS型 深海通信 圓環換能器 |
工作類型：收發合置換能器 工作頻帶：5kHz~20kHz 發射電壓響應：140±3dB re 1μPa/V@1m 接收靈敏度：-186dB re 1V/μPa 結構尺寸：Φ100mm×65mm 工作水深：大于1000m 波束:半空間 |
|
|
|

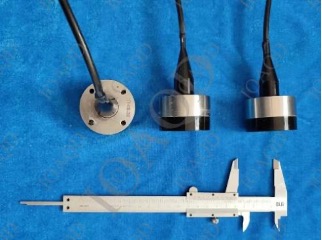

HH30型 收發合置換能器 |
工作類型：收發合置換能器 工作頻帶：20kHz~40kHz 接收靈敏度：-200dB@27kHz 發射電壓響應：135dB@27kHz 結構尺寸：Φ45mm×46mm 工作水深：300m |
|
|
|
SCY型 圓管換能器 |
工作類型：收發合置換能器 工作頻帶：100Hz~10kHz 接收靈敏度：-194dB±3dB re 1V/μPa 結構尺寸：Φ53mm×85mm 工作水深：500m 接收指向性：水平全向 發射電壓響應：138dB re 1μPa/V@1m (18kHz) |
|
|
|
球形換能器 |
SPH12K型 球形換能器 |
工作類型：收發合置換能器 工作頻帶：7kHz~20kHz 接收靈敏度：-186dB@12kHz 發射電壓響應：149dB re 1μPa/V@1m ? ? ? ? ? ? ? ? ? ? ?（12kHz） 結構尺寸：Φ180mm |
|
|
SPH55D型 換能器 |
工作類型：收發合置換能器 諧振頻率：30kHz 接收靈敏度：-197dB±3dB re 1V/μPa 結構尺寸：Φ70mm×185mm 工作水深：500m 接收指向性：全向 工作頻帶：5kHz~50kHz 發射電壓響應：146dB re 1μPa/V@1m. ? ? ? ?? （30kHz） |
|
|
|
SPH10D型 球形換能器 |
工作類型：收發合置換能器 諧振頻率：150kHz 發射電壓響應：148dB re 1μPa/V@1m ? ? ? ? ? ? ? ? （150 kHz） 接收靈敏度：-210dB±3dB re 1V/μPa 頻率范圍：10kHz~150kHz 結構尺寸：Φ20×70mm 工作水深：100m 波束：球形 |
|
|
|
復合材料換能器 |

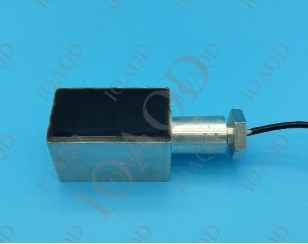

REC-700K型復合材料 換能器 |
工作類型：發射換能器 諧振頻率：700kHz 發射電壓響應：大于160dB re1μPa/V@1m 結構尺寸：35×35×60mm （支持定制） 工作水深：100m 波束寬度：水平×垂直(2°×10°) |
|
|

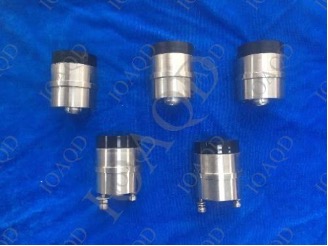

FH型系列 發射換能器 |
工作類型：收發合置換能器 諧振頻率：100kHz~750kHz 發射電壓響應：大于150dB re ? ? ? ? ? 1μPa/V@1m 接收靈敏度：大于-205dB re 1V/μPa 結構尺寸：Φ46×47mm （支持定制） 工作水深：100m 波束寬度：單波束(10°@100kHz， 10°@300kHz， 9.8°@450kHz， 10°@750kHz) |
|
|
|
YTY-450K型換能器 |
工作類型：收發合置換能器 諧振頻率：450kHz 發射電壓響應：大于170dB? re1μPa/V@1m 接收靈敏度：大于-220dB ? re1μPa/V@1m 結構尺寸：Φ50×64mm 工作水深：200m 波束寬度：-3dB開角為10° (支持定制) |
|
|
|
YTY-750K型換能器 |
工作類型：收發合置換能器 諧振頻率：750kHz 發射電壓響應：大于180dB? re1μPa/V@1m （750kHz） 接收靈敏度：大于-220dB ? ? ? ? ? ? ? ? ? re1μPa/V@1m 結構尺寸：Φ40×60mm 工作水深：200m 波束寬度：-3dB開角為10° (支持定制) |
|
|
|
剪切波換能器 |
DZ型換能器 |
工作類型：剪切波換能器 工作頻帶：200Hz~1kHz 結構尺寸：64mm×126mm （支持定制） |
|
