濱海核電站冷源取水口致災海洋生物聲學監測研究進展
?濱海核電站冷源取水口海洋生物聚集，容易導致濱海核電站緊急停堆事件發生。近年來，我國多個濱海核電站已發生海洋生物聚集事件，亟需海洋生物資源監測評估能力，及時預警核電冷源風險，保障濱海核電站安全運營。聲學技術已廣泛應用于海洋生物監測，是濱海核電站冷源取水口致災海洋生物監測預警的有效手段。
?針對濱海核電站冷源取水口海洋生物監測預警需求，在監測設備方面，研究人員在前期寬帶海洋生物監測聲吶基礎上，研制了多款分裂波束海洋生物監測聲吶。在理論方法方面，結合水聲傳播理論，建立了多種海洋生物聲學目標強度模型，獲取海洋生物自身聲學特性、數量、分布以及聲學信號形式對目標回波影響；開展了海洋生物分類識別及資源量評估算法研究，實現對特定海域內常見海洋生物的分類資源量統計。

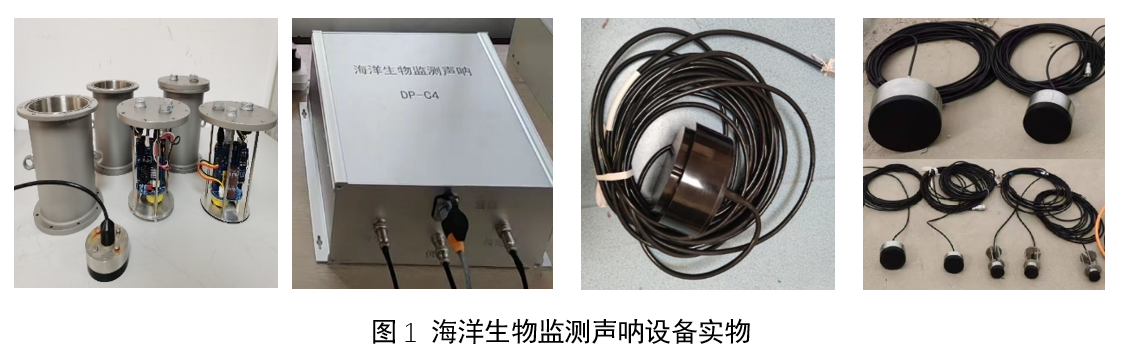

寬帶海洋生物監測聲吶，七個中心工作頻率，覆蓋30kHz-1MHz，可自由頻率搭配工作，最大發射聲源級≥215dB，有定點和走航多種型號。在多頻寬帶海洋生物監測聲吶基礎上，為了滿足多種場景海洋生物聲學監測評估需求，研制了分裂波束海洋生物監測聲吶。分裂波束海洋生物監測聲吶可獲取更多目標的聲散射回波信息。分裂波束海洋生物監測聲吶利用四象限換能器連續不斷的發射和接收聲信號，調查人員通過分裂波束技術測得目標位置，運用目標跟蹤技術對目標運動軌跡、游動速度及方向等參數進行測算，分析回聲信號強度和結構估算出目標強度、目標數量及分布狀況。分裂波束海洋生物監測聲吶有120kHz、200kHz、450kHz等多種中心工作頻率。

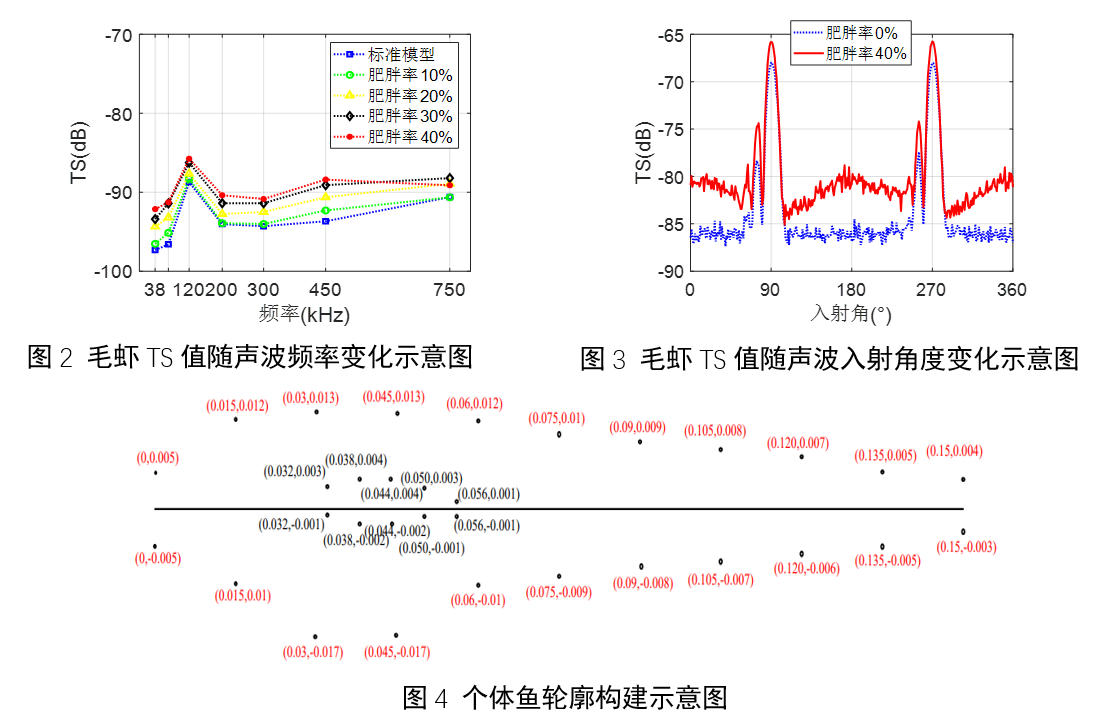

????通過將海洋生物體簡化為沿中心軸線的多個連續圓柱體微元，建立了毛蝦類、水母類、小型魚類等單體生物聲學目標強度模型，獲取入射頻率、入射角、體長、體形、物種屬性等對海洋生物聲學目標強度的影響；基于海洋生物群落分布特點，建立了海洋生物群落聲學散射回波模型；獲取了海洋生物自身聲學特性、數量、不同分布及聲學信號對海洋生物聲學目標回波影響。理論建模分析如圖2、圖3、圖4所示。

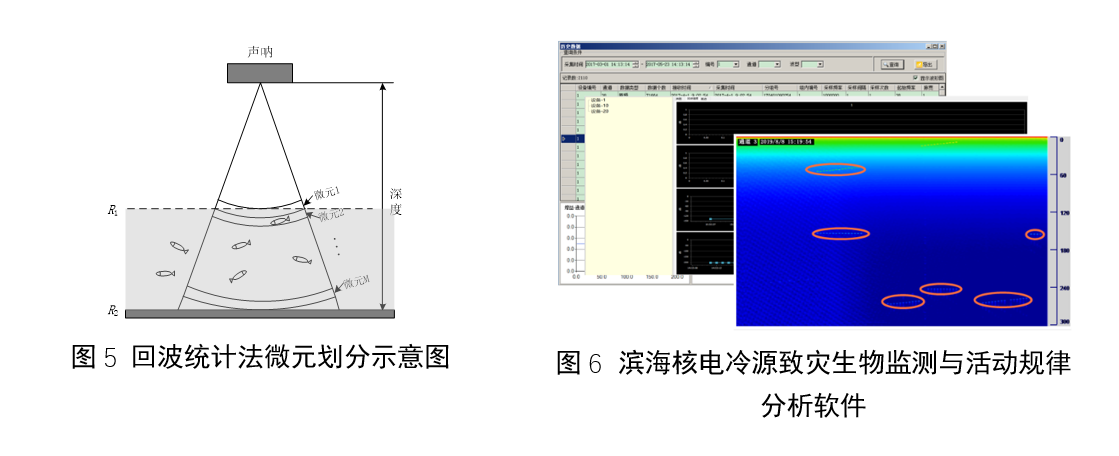

針對典型致災海洋生物特點，綜合運用回波積分法和回波統計法，改進了核電冷源致災海洋生物資源量聲學評估方法?；夭ńy(tǒng)計法利用回波信號的一階矩和二階矩統計特性估計海洋生物密度，它主要優點是只需利用回波信號的相對聲學量，并且無需海洋生物的目標強度作為先驗信息，適用于定點監測?；夭ǚe分法利用海洋生物回波信號的絕對聲學量和單體的目標強度；通過海洋生物后向散射能量與海洋生物數量之間的線性關系實現海洋生物密度估計，適用于走航監測。研究人員基于海洋生物聲學信號處理算法，研發了濱海核電冷源致災生物監測與活動規律分析軟件，軟件具有原始數據目標強度校準、自動識別并降低背景及間歇性噪聲、目標特征提取識別分類及跟蹤、量化分析海洋生物資源時空變化等功能。評估算法及軟件如圖5、圖6所示。

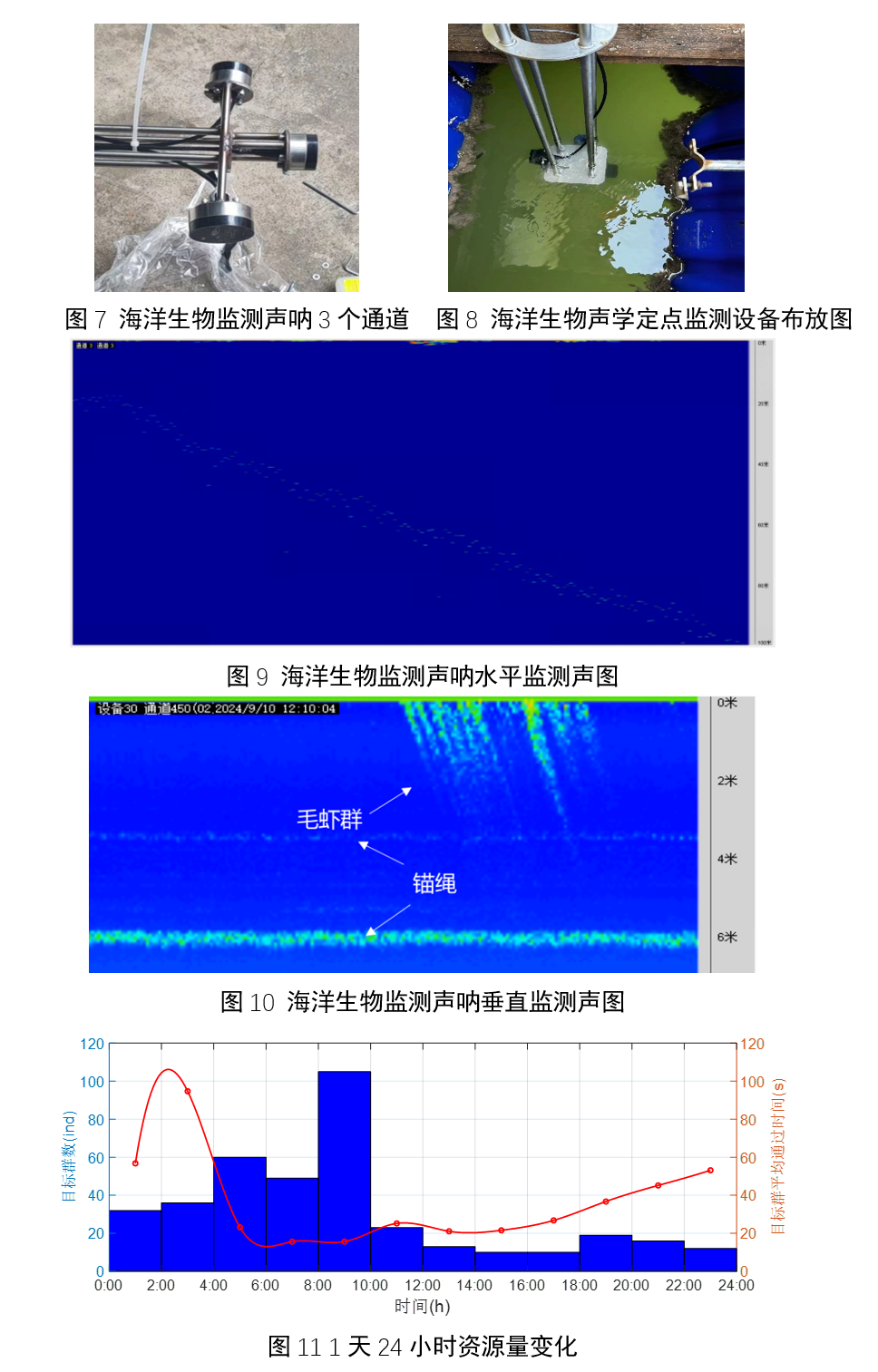

濱海核電站冷源取水口海洋生物聲學定點監測方案中，海洋生物監測聲吶安裝在浮標底部，共3個通道，1個450kHz換能器垂直向下探測，1個200kHz換能器和1個450kHz換能器水平探測，每個通道都會輸出海洋生物資源量結果。一個核電站取水口通常布放多套設備。聲學定點監測結果主要輸出：時空資源密度分布、海洋生物分類、回波信息、聲圖等。海洋生物監測聲吶目前已在多個核電站24小時連續運行，最長時間已達2年以上。設備布放如圖7、圖8所示；監測圖像如圖9、圖10所示。1天24小時資源量變化如圖11所示，2:00-4:00通過的生物群平均通過時間最長，為94.72秒。8:00-10:00通過的生物群數最多，為105個。說明凌晨通過換能器的生物群較集中，上午通過換能器的生物群個數較多，但每個群包含目標數量較少。

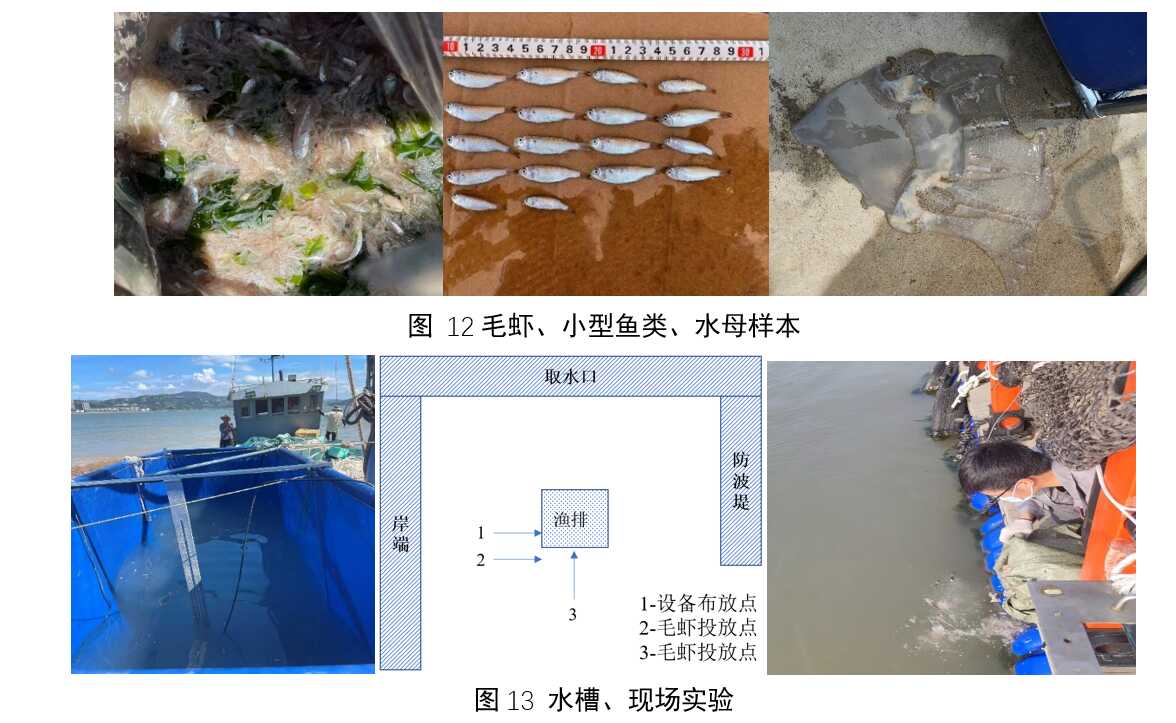

為了準確獲取毛蝦、水母、小型魚類聲學特征，研究人員開展了海洋生物現場樣本采集，并利用采集樣本開展了水槽實驗及現場實驗。現場采集海洋生物樣本如圖12，水槽實驗及現場實驗如圖13所示。在測試前，用直徑22mm的鎢鋼球?qū)Ｑ笊锉O(jiān)測聲吶進行了現場校正。??????

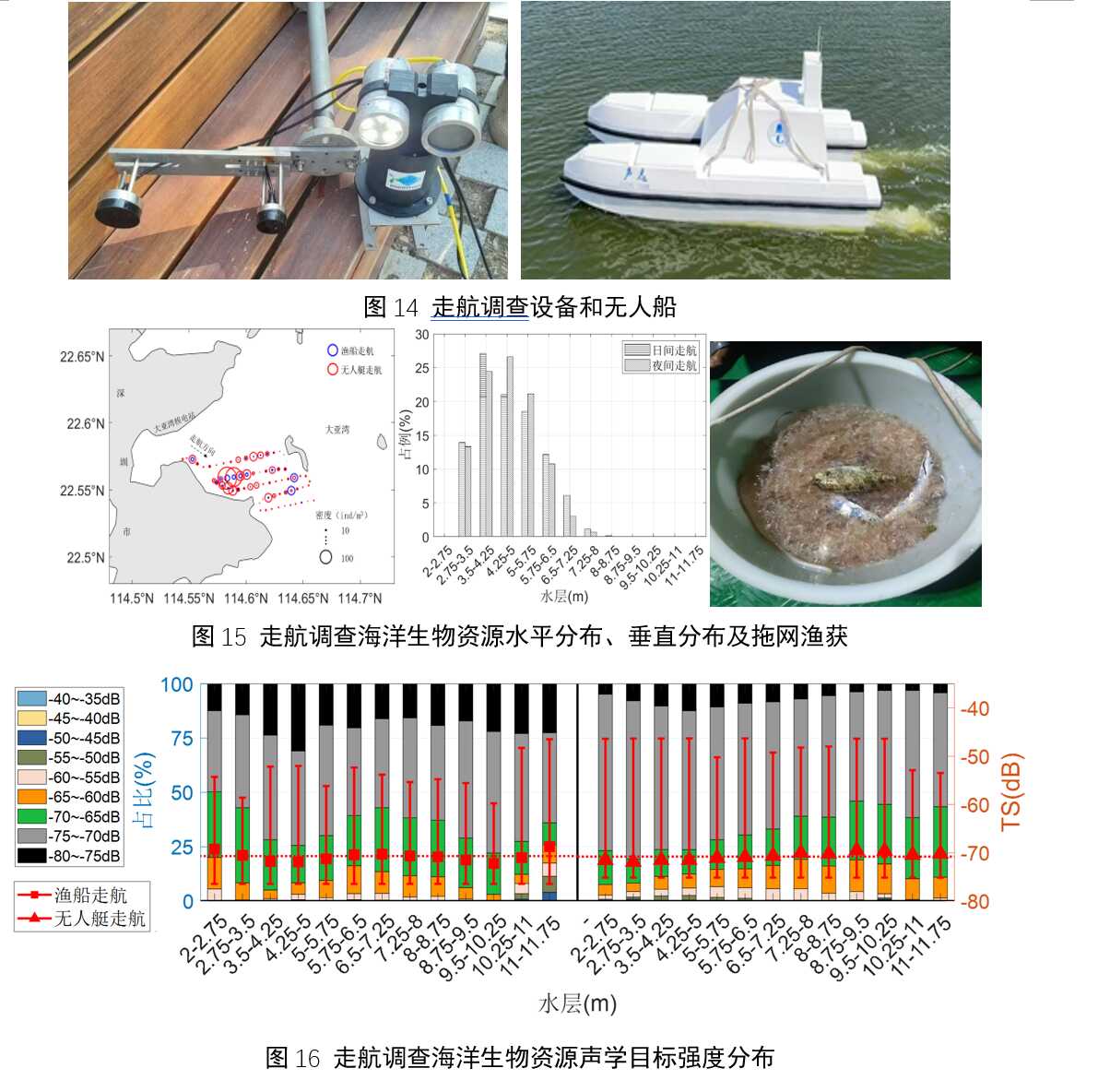

????為了準確掌握核電站取水口附近海域致災海洋生物分布，研究人員以漁船和無人船為調查平臺，采用雙頻海洋生物監測聲吶開展了多次走航調查。調查設備和無人船如圖14所示。走航過程中聲吶探測到了大量目標，波形、聲圖變化明顯。調查結果顯示，調查海域夜間資源量大于日間資源量，生物類型主要為體型較小、回波較弱的生物，調查結果與拖網數據吻合。部分數據分析結果如圖15、圖16所示。
????在十余年漁業資源聲學監測評估研究基礎上，通過對毛蝦等致災海洋生物的聲學特性研究，實現了核電冷源致災海洋生物的定點、走航監測，可及時發現浮游生物的爆發、遷移和入侵。研究人員建立的濱海核電站冷源取水口致災海洋生物聲學評估方法，提升了濱海核電站冷源致災生物監測預警水平，為相關部門和企業提供了實時監測數據支持。
