一種基于低噪聲自動巡航式雙體無人艇的漁業資源探測聲吶平臺設計
隨著對海洋牧場自動化監測預警與智能化管理需求的日益增長和聲吶技術的不斷發展，有必要設計一種聲學無人探測平臺。我國海洋牧場生境與生物資源傳統調查評估技術費時費力、準確性較低，且牧場空間規劃布局缺乏科學合理依據，使用漁業資源探測聲吶進行高精度的海洋牧場資源量探測可為現代化海洋牧場高質量發展提供技術保障。目前常用的船載聲吶探測系統，多應用于漁船、拖船等有人船舶，通過人力輔助進行裝置的收放，出海實驗人員存在一定危險性，且探測船只噪聲大，巡航存在較大偏差。一種基于低噪聲自動巡航式雙體無人艇，適用于水面無人艇的漁業資源聲學探測，低噪聲、無污染，且可自主導航，規劃路線航行；可更換各種漁業資源探測聲吶系統，實時收集大量數據，為漁業資源探測提供關鍵信息。

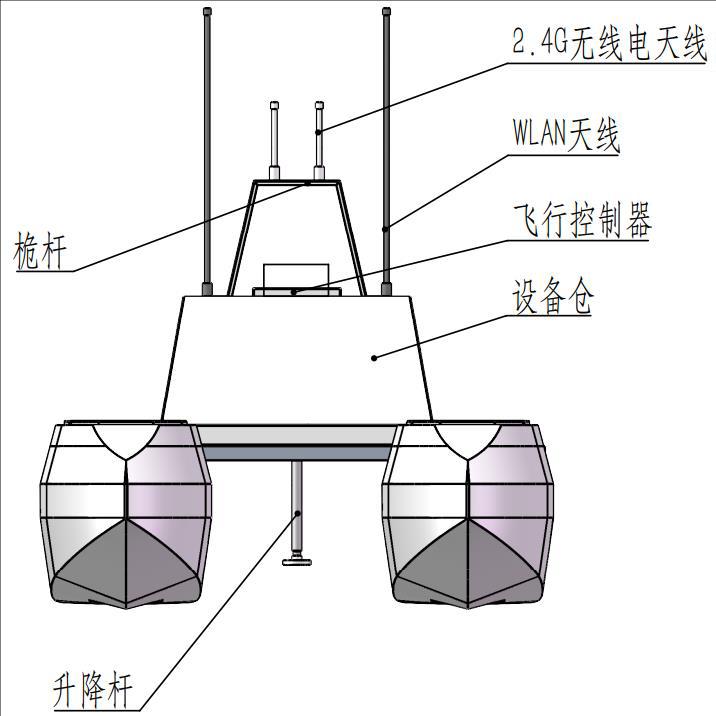

本研究解決其技術問題所采用的技術方案如圖1所示：雙體無人艇、電子倉、換能器，所述電子倉位于雙體無人艇的設備倉內，雙體無人艇下方中間位置設置有升降桿，換能器安裝在升降桿上。
圖 1
本研究適用于水面無人艇的漁業資源聲學探測，低噪聲、無污染，可通過遙控器控制無人艇的航行；通過法蘭盤安裝拆卸，安裝更換方便；減小搭載船只噪音對聲吶探測的影響，探測結果更加準確；通過設置升降桿，搭載小型化設計的全頻段（38k、70k、120k、200k、300k、450k、750k）漁業資源探測聲吶系統，可以對水下不同深度漁業資源進行探測。其噪聲在20Hz-10kHz頻段內，除個別線譜外，噪聲強度均低于90dB，明顯小于小型船只的噪聲120dB。

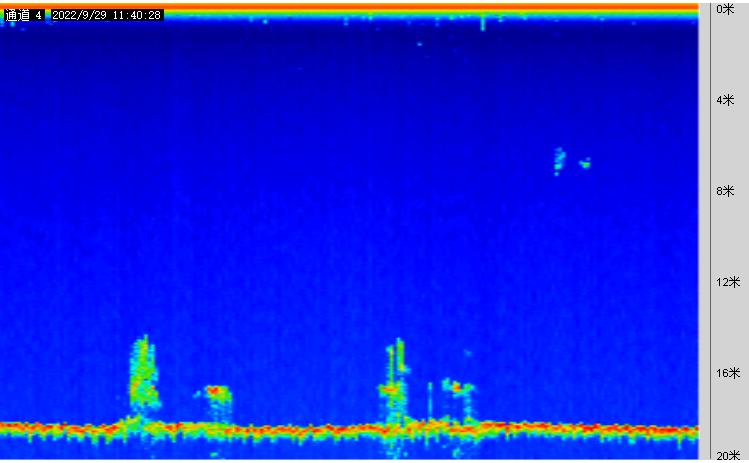

利用本研究的自動巡航式雙體無人艇在日照陽光海洋牧場人工魚礁區，搭載小型化漁業資源探測聲吶系統進行規劃航跡自動巡航測試，如圖2所示，聲圖中可以明顯看到探測區域的人工魚礁形狀分布及位置，魚群深度大小，獲得的聲學數據可以進行漁業資源評估。
圖 2
通過漁業資源評估得出密度估計結果（3次樣條插值擬合，10分鐘評估一次），如圖3所示，其中在12:20附近2m~2.25m魚資源量最大，為0.68 ind/m3，該時段所有水層魚平均密度為0.08 ind/m3。
圖3
