研究人員研制出一種耐壓萬米深海水聽器
深海蘊藏著極為豐富的資源，深海探測是開展深海資源勘探開發的基礎。深海聲學探測作為深海探測的重要手段，在深海資源調查中發揮非常重要的作用。深海水聽器作為一種水下接收換能器是深海探測系統中重要的設備之一。北海研究站水聲換能器與測試技術研究室科研人員利用壓電陶瓷管在傳統水聽器基礎上進行耐壓結構設計，研制出一種SC-110M型水聽器。
SC-110M型水聽器采用壓電陶瓷環作為敏感元件接收聲壓信號，通過特殊耐壓結構設計和水密處理，實現110MPa壓力工作。水聽器接收靈敏度約為-207dB，工作頻段范圍20Hz—20kHz。水聽器整體尺寸約為Φ46×100mm，電纜采用Subconn標準型水密接插件，便于與采集端連接，電纜長度約55cm，結構如圖1所示。利用該結構設計，可制作一系列不同尺寸不同靈敏度的水聽器，可以為深海聲學探測提供基礎設備。

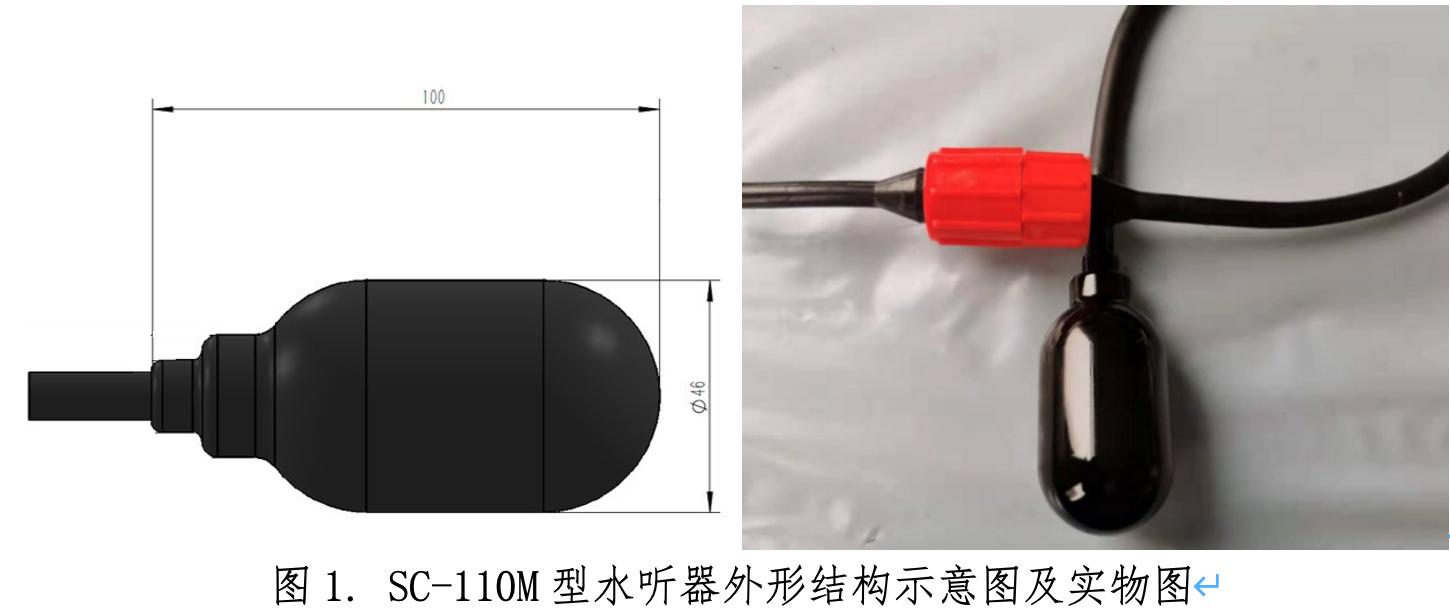

圖1. SC-110M型水聽器外形結構示意圖及實物圖
為了確保水聽器在萬米水深下正常工作，對SC-110M型水聽器試驗樣機進行了110MPa壓力試驗，壓力曲線如圖2所示。從0MPa經過30分鐘升壓到110MPa，保壓1小時后泄壓，測試泄壓后水聽器的絕緣性能和電容，測試結果顯示正常。

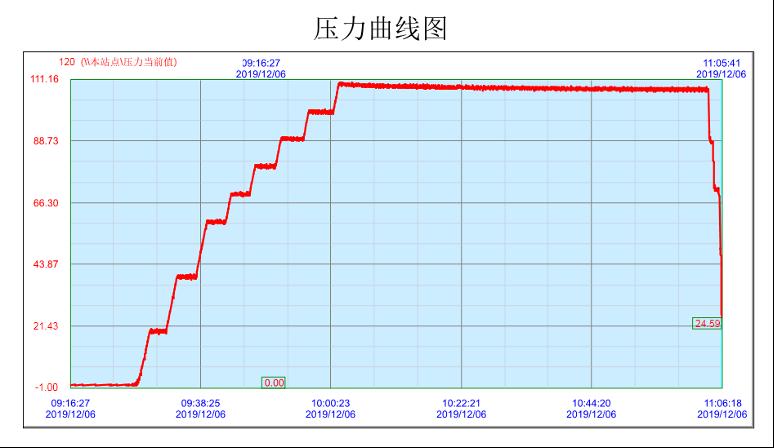

圖2. 110MPa加壓曲線
水聽器試驗樣機進行壓力試驗后，在中科院聲學所北海站消聲水池進行常壓下水聽器接收靈敏度的測量，接收靈敏度測量結果如圖2所示。水聽器在消聲水池測量頻率范圍為3kHz-20kHz，未測量低頻段接收靈敏度（因受消聲水池測量頻率下限限制）。

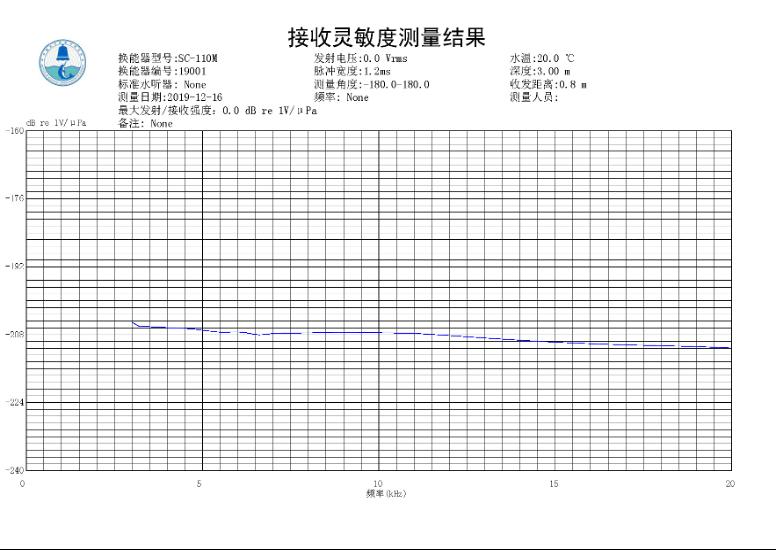

圖3. SC-110M-19001水聽器壓力測試后接收靈敏度
本研究得到了國家自然科學基金（No.11974377）、中國科學院聲學研究所青年英才計劃項目（QNYC201820）資助。
